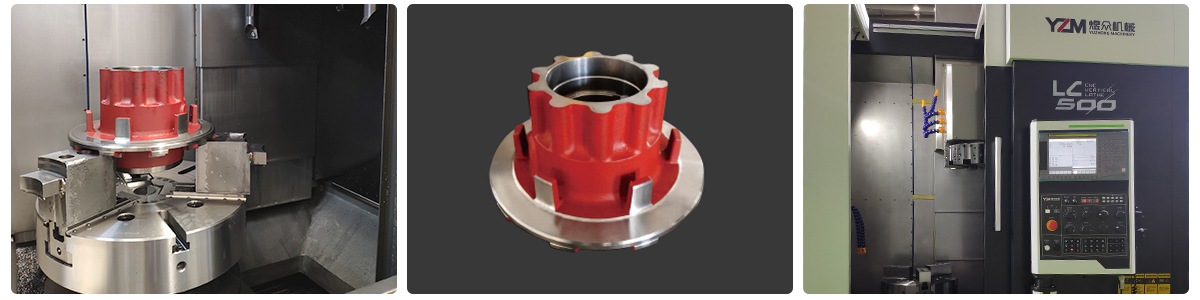

LC-500数控立车
LC-500机型采用客制化主轴，z轴行程加高设计，不仅可以轻松满足正常的加工，对于苛刻条件下的加工，如大的重型零件，偏心断屑零件，进行精确切削，从源头避免加载或加工重型零件时发生的让刀现象。
零售价
0.0
元
市场价
0.0
元
浏览量:
1180
产品编号
所属分类
LC-500
数量
-
+
库存:
0
1
产品描述
参数
500机型采用客制化主轴，z轴行程加大设计，不仅可以轻松满足正常的加工，对于苛刻条件下的加工，如大的重型零件，偏心断屑零件，进行精确切削，从源头避免加载或加工重型零件时发生的让刀现象
最大回转直径Φ700mmZ轴最大行程650mm
500A2-8型
最大加工直径Φ500mm 卡盘尺寸：12〃/15〃
主轴最高转速2500RPM 最大载重650kg
500A2-11型
最大加工直径Φ550mm 卡盘尺寸：15〃/18〃
主轴最高转速2000RPM最大载重870kg
为500机型开发的精密主轴采用双列滚柱轴承及双向推力轴承，严格计算的间隔距离，牢固的锁紧结构，在保证刚性的同时也可高速旋转
A2-11轴承直径Φ150mm
A2-8轴承直径Φ130mm
| 项目 | 规格 | 单位 | LC-500 |
| 加工能力 | 最大回转直径 | mm | ¢700 |
| 最大切削直径 | mm | ¢500 | |
| Y轴最大打孔直径 | mm | 不适用 | |
| 最大切削高度 | mm | 600 | |
| 主轴 | 主轴鼻端 | type | A2-11 |
| 第一主轴转速 | rpm | 2000 | |
| 第二主轴转速 | rpm | 不适用 | |
| 卡盘外径 | mm | 381 | |
| 主轴孔径 | mm | ¢86 | |
| 主轴前段轴承内径 | mm | ¢150 | |
| 刀塔 | 刀具容量 | pc | 10 |
| 外径刀柄 | mm | 32 | |
| 内径刀柄 | mm | ¢50 | |
| 刀库容量 | 无 | ||
| 行程 | X轴行程 | mm | 280 |
| Y轴行程 | mm | 不适用 | |
| Z轴行程 | mm | 650 | |
| 快速进给 | X轴快速进给 | m/min | 16 |
| Z轴快速进给 | m/min | 16 | |
| 液压单元 | 油压箱容量 | L | 45 |
| 液压马达 | kw | 3.75 | |
| 双段压力 | 选配 | ||
| 切削水单元 | 切削水箱容量 | L | 300 |
| 切削水马达 | kw | 1.03 | |
| 冲屑马达 | kw | 1.03 | |
| 马达 | X轴伺服马达 | kw | 2.5 |
| Y轴伺服马达 | kw | 不适用 | |
| Z轴伺服马达 | kw | 3 | |
| 第一主轴伺服马达 | kw | 15 | |
| 第二主轴伺服马达 | kw | 无 | |
| 精度 | 定位精度 | mm | 0.008 |
| 重复定位精度 | mm | 0.004 | |
| 机床外形 | （占地面积）长×宽×高 | mm | 2000×3500×2950 |
| 重量 | kg | 7500 |
