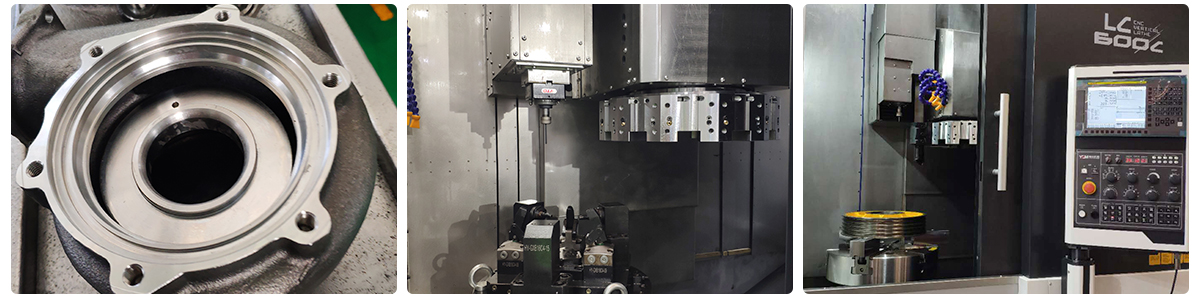

LC-600数控立车
运动机构采用动柱式结构,z轴加强型设计无配重,采用大扭矩伺服电机通过扰性联轴器直接驱动丝杠,不仅能准确控制轴的旋转,可进行高精密运动,且扭转刚性极高
零售价
0.0
元
市场价
0.0
元
浏览量:
1187
产品编号
所属分类
LC-600
数量
-
+
库存:
0
1
产品描述
参数
可选配具备Y轴C轴功能的立式切削中心
独立动力装置
独立于刀塔之外的动力装置,不
占用车刀的装刀数量,配合C
轴完成端面打孔的要求
动柱式运动机构
运动机构采用动柱式结构,z轴加强型设计无配重,采用
大扭矩伺服电机通过扰性联轴器直接驱动丝杠,不仅能准
确控制轴的旋转,可进行高精密运动,且扭转刚性极高
重切削主轴
经过全新优化设计的主轴,轴承直
径由Φ160mm升级Φ170mm
主轴刚性+20%动载荷+10%
| 项目 | 规格 | 单位 | LC-600 | LC-600C | LC-600W |
| 加工能力 | 最大回转直径 | mm | ¢760 | ¢760 | ¢800 |
| 最大切削直径 | mm | ¢600 | ¢600 | ¢620 & 22.5" | |
| Y轴最大打孔直径 | mm | 不适用 | ¢450 | 不适用 | |
| 最大切削高度 | mm | 600 | 500 | 600 | |
| 主轴 | 主轴鼻端 | type | A2-11 | A2-11 | A2-11 |
| 第一主轴转速 | rpm | 1500 | 1500 | 2000 | |
| 第二主轴转速 | rpm | 不适用 | ER25/3000 | 不适用 | |
| 卡盘外径 | mm | 450 | 450 | 无 | |
| 主轴孔径 | mm | ¢90 | ¢90 | ¢86 | |
| 主轴前段轴承内径 | mm | ¢170 | ¢170 | ¢150 | |
| 刀塔 | 刀具容量 | pc | 12 | 12 | 12 |
| 外径刀柄 | mm | 25/32 | 25 | 25 | |
| 内径刀柄 | mm | ¢50 | ¢50 | ¢50 | |
| 刀库容量 | 无 | 无 | 无 | ||
| 行程 | X轴行程 | mm | 350 | 330 | 330 |
| Y轴行程 | mm | 不适用 | -150 | 不适用 | |
| Z轴行程 | mm | 700 | 680 | 700 | |
| 快速进给 | X轴快速进给 | m/min | 16 | 16 | 16 |
| Z轴快速进给 | m/min | 16 | 16 | 16 | |
| 液压单元 | 油压箱容量 | L | 45 | 60 | 60 |
| 液压马达 | kw | 3.75 | 3.75 | 3.75 | |
| 双段压力 | 选配 | 选配 | 选配 | ||
| 切削水单元 | 切削水箱容量 | L | 400 | 500 | 500 |
| 切削水马达 | kw | 1.03 | 1.03 | 2.62 | |
| 冲屑马达 | kw | 2.62 | 2.62 | 2.62 | |
| 马达 | X轴伺服马达 | kw | 3 | 3 | 3 |
| Y轴伺服马达 | kw | 不适用 | 1.2 | 不适用 | |
| Z轴伺服马达 | kw | 3 | 3 | 3 | |
| 第一主轴伺服马达 | kw | 18.5 | 18.5 | 37 | |
| 第二主轴伺服马达 | kw | 无 | 1.2 | 无 | |
| 精度 | 定位精度 | mm | 0.008 | 0.008 | 0.008 |
| 重复定位精度 | mm | 0.004 | 0.004 | 0.004 | |
| 机床外形 | （占地面积）长×宽×高 | mm | 2200×3600×3280 | 2200×3600×3280 | 2200×3600×3280 |
| 重量 | kg | 9500 | 10000 | 9500 |
